亚洲VA中文字幕无码久久_国产成人av不卡_日韩欧美成年人免费网站_爆乳邻居肉欲中文字幕樱花动漫_高清一区二区三区日韩_91国内精品在线_色噜噜天堂无码778_色吧亚洲色图中文字幕_99尹人香蕉國產免費天天拍_亚洲国产精品精华液com

     現(xiàn)在的樓房大多都是采用混凝土灌注而成的，雖然混凝土地面穩(wěn)固堅(jiān)硬，但是也難免會(huì)產(chǎn)生裂縫，那么混凝土地面都會(huì)有哪些常見裂縫呢？[敏感詞]裝修之家網(wǎng)小編將帶來混凝土地面常見裂縫、預(yù)防措施及處理方法。

現(xiàn)在的樓房大多都是采用混凝土灌注而成的，雖然混凝土地面穩(wěn)固堅(jiān)硬，但是也難免會(huì)產(chǎn)生裂縫，那么混凝土地面都會(huì)有哪些常見裂縫呢？[敏感詞]裝修之家裝修網(wǎng)小編將帶來混凝土地面常見裂縫、預(yù)防措施及處理方法。

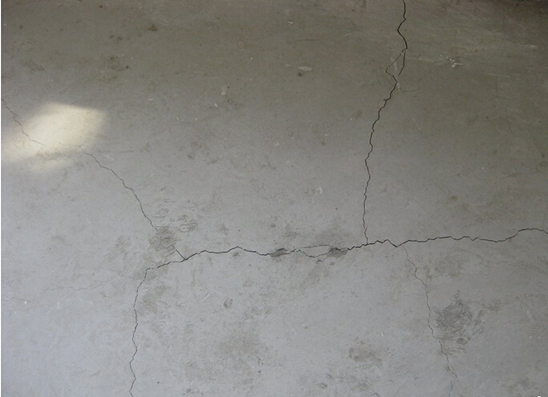

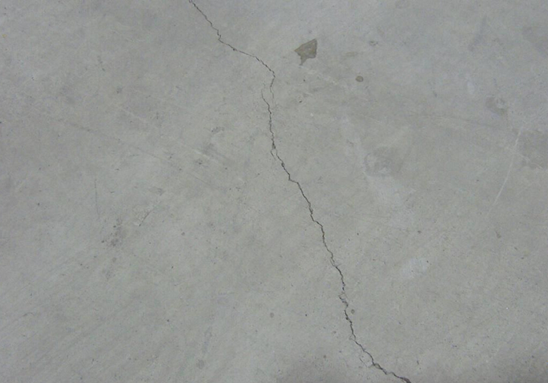

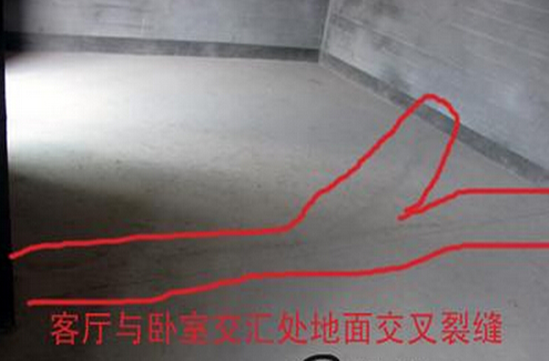

混凝土地面常見裂縫及預(yù)防：

1、干縮裂縫及預(yù)防

干縮裂縫多出現(xiàn)在混凝土養(yǎng)護(hù)結(jié)束后的一段時(shí)間或是混凝土澆筑完畢后的一周左右。水泥漿中水分的蒸發(fā)會(huì)產(chǎn)生干縮，且這種收縮是不可逆的。干縮裂縫的產(chǎn)生主要是由于混凝土內(nèi)外水分蒸發(fā)程度不同而導(dǎo)致變形不同的結(jié)果：混凝土受外部條件的影響，表面水分損失過快，變形較大，內(nèi)部濕度變化較小變形較小，較大的表面干縮變形受到混凝土內(nèi)部約束，產(chǎn)生較大拉應(yīng)力而產(chǎn)生裂縫。相對(duì)濕度越低，水泥漿體干縮越大，干縮裂縫越易產(chǎn)生。干縮裂縫多為表面性的平行線狀或網(wǎng)狀淺細(xì)裂縫，寬度多在0.05~0.2mm之間，大體積混凝土中平面部位多見，較薄的梁板中多沿其短向分布。干縮裂縫通常會(huì)影響混凝土的抗?jié)B性，引起鋼筋的銹蝕影響混凝土的耐久性，在水壓力的作用下會(huì)產(chǎn)生水力劈裂影響混凝土的承載力等等?；炷粮煽s主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性質(zhì)和用量、外加劑的用量等有關(guān)。

主要預(yù)防措施：一是選用收縮量較小的水泥，一般采用中低熱水泥和粉煤灰水泥，降低水泥的用量。二是混凝土的干縮受水灰比的影響較大，水灰比越大,干縮越大，因此在混凝土配合比設(shè)計(jì)中應(yīng)盡量控制好水灰比的選用，同時(shí)摻加合適的減水劑。三是嚴(yán)格控制混凝土攪拌和施工中的配合比，混凝土的用水量[敏感詞]不能大于配合比設(shè)計(jì)所給定的用水量。

2、塑性收縮裂縫及預(yù)防

塑性收縮是指混凝土在凝結(jié)之前，表面因失水較快而產(chǎn)生的收縮。塑性收縮裂縫一般在干熱或大風(fēng)天氣出現(xiàn)，裂縫多呈中間寬、兩端細(xì)且長(zhǎng)短不一，互不連貫狀態(tài)。較短的裂縫一般長(zhǎng)20~30cm，較長(zhǎng)的裂縫可達(dá)2~3m，寬1~5mm。其產(chǎn)生的主要原因?yàn)椋夯炷猎诮K凝前幾乎沒有強(qiáng)度或強(qiáng)度很小，或者混凝土剛剛終凝而強(qiáng)度很小時(shí)，受高溫或較大風(fēng)力的影響，混凝土表面失水過快，造成毛細(xì)管中產(chǎn)生較大的負(fù)壓而使混凝土體積急劇收縮，而此時(shí)混凝土的強(qiáng)度又無法抵抗其本身收縮，因此產(chǎn)生龜裂。影響混凝土塑性收縮開裂的主要因素有水灰比、混凝土的凝結(jié)時(shí)間、環(huán)境溫度、風(fēng)速、相對(duì)濕度等等。

主要預(yù)防措施：一是選用干縮值較小早期強(qiáng)度較高的硅酸鹽或普通硅酸鹽水泥。二是嚴(yán)格控制水灰比，摻加高效減水劑來增加混凝土的坍落度和和易性，減少水泥及水的用量。三是澆筑混凝土之前，將基層和模板澆水均勻濕透。四是在高溫和大風(fēng)天氣要設(shè)置遮陽(yáng)和擋風(fēng)設(shè)施。

3、沉陷裂縫及預(yù)防

沉陷裂縫的產(chǎn)生是由于結(jié)構(gòu)地基土質(zhì)不勻、松軟，或回填土不實(shí)或浸水而造成不均勻沉降所致；或者因?yàn)槟０鍎偠炔蛔?，模板支撐間距過大或支撐底部松動(dòng)等導(dǎo)致，特別是在冬季，模板支撐在凍土上，凍土化凍后產(chǎn)生不均勻沉降，致使混凝土結(jié)構(gòu)產(chǎn)生裂縫。此類裂縫多為深進(jìn)或貫穿性裂縫，其走向與沉陷情況有關(guān)，一般沿與地面垂直或呈30°~45°角方向發(fā)展，較大的沉陷裂縫，往往有一定的錯(cuò)位，裂縫寬度往往與沉降量成正比關(guān)系。裂縫寬度受溫度變化的影響較小。地基變形穩(wěn)定之后，沉陷裂縫也基本趨于穩(wěn)定。

主要預(yù)防措施：一是對(duì)松軟土、填土地基在上部結(jié)構(gòu)施工前應(yīng)進(jìn)行必要的夯實(shí)和加固。二是保證模板有足夠的強(qiáng)度和剛度，且支撐牢固，并使地基受力均勻。三是防止混凝土澆灌過程中地基被水浸泡。四是模板拆除的時(shí)間不能太早，且要注意拆模的先后次序。五是在凍土上搭設(shè)模板時(shí)要注意采取一定的預(yù)防措施。

4、溫度裂縫及預(yù)防

溫度裂縫多發(fā)生在大體積混凝土表面或溫差變化較大地區(qū)的混凝土結(jié)構(gòu)中?；炷翝仓?/span>,在硬化過程中,水泥水化產(chǎn)生大量的水化熱，（當(dāng)水泥用量在350～550 kg/m3，每立方米混凝土將釋放出17500～27500kJ的熱量，從而使混凝土內(nèi)部溫度升達(dá)70℃左右甚至更高）。由于混凝土的體積較大，大量的水化熱聚積在混凝土內(nèi)部而不易散發(fā)，導(dǎo)致內(nèi)部溫度急劇上升，而混凝土表面散熱較快，這樣就形成內(nèi)外的較大溫差，較大的溫差造成內(nèi)部與外部熱脹冷縮的程度不同，使混凝土表面產(chǎn)生一定的拉應(yīng)力（實(shí)踐證明當(dāng)混凝土本身溫差達(dá)到25℃~26℃時(shí)，混凝土內(nèi)便會(huì)產(chǎn)生大致在10MPa左右的拉應(yīng)力）。當(dāng)拉應(yīng)力超過混凝土的抗拉強(qiáng)度極限時(shí)，混凝土表面就會(huì)產(chǎn)生裂縫，這種裂縫多發(fā)生在混凝土施工中后期。在混凝土的施工中當(dāng)溫差變化較大，或者是混凝土受到寒潮的襲擊等，會(huì)導(dǎo)致混凝土表面溫度急劇下降，而產(chǎn)生收縮，表面收縮的混凝土受內(nèi)部混凝土的約束，將產(chǎn)生很大的拉應(yīng)力而產(chǎn)生裂縫，這種裂縫通常只在混凝土表面較淺的范圍內(nèi)產(chǎn)生。溫度裂縫的走向通常無一定規(guī)律，大面積結(jié)構(gòu)裂縫?？v橫交錯(cuò)；梁板類長(zhǎng)度尺寸較大的結(jié)構(gòu)，裂縫多平行于短邊；深入和貫穿性的溫度裂縫一般與短邊方向平行或接近平行，裂縫沿著長(zhǎng)邊分段出現(xiàn)，中間較密。裂縫寬度大小不一，受溫度變化影響較為明顯，冬季較寬，夏季較窄。高溫膨脹引起的混凝土溫度裂縫是通常中間粗兩端細(xì)，而冷縮裂縫的粗細(xì)變化不太明顯。此種裂縫的出現(xiàn)會(huì)引起鋼筋的銹蝕，混凝土的碳化，降低混凝土的抗凍融、抗疲勞及抗?jié)B能力等。

主要預(yù)防措施：一是盡量選用低熱或中熱水泥，如礦渣水泥、粉煤灰水泥等。二是減少水泥用量,將水泥用量盡量控制在450kg/m3以下。三是降低水灰比，一般混凝土的水灰比控制在0.6以下。四是改善骨料級(jí)配，摻加粉煤灰或高效減水劑等來減少水泥用量,降低水化熱。五是改善混凝土的攪拌加工工藝，在傳統(tǒng)的三冷技術(shù)的基礎(chǔ)上采用二次風(fēng)冷新工藝，降低混凝土的澆筑溫度。六是在混凝土中摻加一定量的具有減水、增塑、緩凝等作用的外加劑，改善混凝土拌合物的流動(dòng)性、保水性，降低水化熱，推遲熱峰的出現(xiàn)時(shí)間。七是高溫季節(jié)澆筑時(shí)可以采用搭設(shè)遮陽(yáng)板等輔助措施控制混凝土的溫升，降低澆筑混凝土的溫度。八是大體積混凝土的溫度應(yīng)力與結(jié)構(gòu)尺寸相關(guān)，混凝土結(jié)構(gòu)尺寸越大，溫度應(yīng)力越大，因此要合理安排施工工序，分層、分塊澆筑，以利于散熱，減小約束。九是在大體積混凝土內(nèi)部設(shè)置冷卻管道，通冷水或者冷氣冷卻，減小混凝土的內(nèi)外溫差。

5、化學(xué)反應(yīng)引起的裂縫及預(yù)防

堿骨料反應(yīng)裂縫和鋼筋銹蝕引起的裂縫是鋼筋混凝土結(jié)構(gòu)中常見的由于化學(xué)反應(yīng)而引起的裂縫?；炷涟韬秃髸?huì)產(chǎn)生一些堿性離子，這些離子與某些活性骨料產(chǎn)生化學(xué)反應(yīng)并吸收周圍環(huán)境中的水而體積增大，造成混凝土酥松、膨脹開裂。這種裂縫一般出現(xiàn)中混凝土結(jié)構(gòu)使用期間，一旦出現(xiàn)很難補(bǔ)救，因此應(yīng)在施工中采取有效措施進(jìn)行預(yù)防。

主要的預(yù)防措施：一是選用堿活性小的砂石骨料。二是選用低堿水泥和低堿或無堿的外加劑。三是選用合適的摻和料抑制堿骨料反應(yīng)。 由于混凝土澆筑、振搗不良或者是鋼筋保護(hù)層較薄，有害物質(zhì)進(jìn)入混凝土使鋼筋產(chǎn)生銹蝕，銹蝕的鋼筋體積膨脹，導(dǎo)致混凝土脹裂，此種類型的裂縫多為縱向裂縫，沿鋼筋的位置出現(xiàn)。通常的預(yù)防措施有：一是保證鋼筋保護(hù)層的厚度。二是混凝土級(jí)配要良好。三是混凝土澆注要振搗密實(shí)。四是鋼筋表層涂刷防腐涂料。

裂縫處理方法：

裂縫的出現(xiàn)不但會(huì)影響結(jié)構(gòu)的整體性和剛度，還會(huì)引起鋼筋的銹蝕、加速混凝土的碳化、降低混凝土的耐久性和抗疲勞、抗?jié)B能力。因此根據(jù)裂縫的性質(zhì)和具體情況我們要區(qū)別對(duì)待、及時(shí)處理，以保證建筑物的安全使用。

混凝土裂縫的修補(bǔ)措施主要有以下一些方法：表面修補(bǔ)法，灌漿、嵌逢封堵法，結(jié)構(gòu)加固法，混凝土置換法，電化學(xué)防護(hù)法以及仿生自愈合法。

1、表面修補(bǔ)法

表面修補(bǔ)法是一種簡(jiǎn)單、常見的修補(bǔ)方法，它主要適用于穩(wěn)定和對(duì)結(jié)構(gòu)承載能力沒有影響的表面裂縫以及深進(jìn)裂縫的處理。通常的處理措施是在裂縫的表面涂抹水泥漿、環(huán)氧膠泥或在混凝土表面涂刷油漆、瀝青等防腐材料，在防護(hù)的同時(shí)為了防止混凝土受各種作用的影響繼續(xù)開裂，通?？梢圆捎迷诹芽p的表面粘貼玻璃纖維布等措施。

2、灌漿、嵌逢封堵法

灌漿法主要適用于對(duì)結(jié)構(gòu)整體性有影響或有防滲要求的混凝土裂縫的修補(bǔ)，它是利用壓力設(shè)備將膠結(jié)材料壓入混凝土的裂縫中，膠結(jié)材料硬化后與混凝土形成一個(gè)整體，從而起到封堵加固的目的。常用的膠結(jié)材料有水泥漿、環(huán)氧樹脂、甲基丙烯酸酯、聚氨酯等化學(xué)材料。

嵌縫法是裂縫封堵中常用的一種方法，它通常是沿裂縫鑿槽，在槽中嵌填塑性或剛性止水材料，以達(dá)到封閉裂縫的目的。常用的塑性材料有聚氯乙烯膠泥、塑料油膏、丁基橡膠等等；常用的剛性止水材料為聚合物水泥砂漿。

3、結(jié)構(gòu)加固法

當(dāng)裂縫影響到混凝土結(jié)構(gòu)的性能時(shí)，就要考慮采取加固法對(duì)混凝土結(jié)構(gòu)進(jìn)行處理。結(jié)構(gòu)加固中常用的主要有以下幾種方法：加大混凝土結(jié)構(gòu)的截面面積，在構(gòu)件的角部外包型鋼、采用預(yù)應(yīng)力法加固、粘貼鋼板加固、增設(shè)支點(diǎn)加固以及噴射混凝土補(bǔ)強(qiáng)加固。

4、混凝土置換法

混凝土置換法是處理嚴(yán)重?fù)p壞混凝土的一種有效方法，此方法是先將損壞的混凝土剔除，然后再置換入新的混凝土或其他材料。常用的置換材料有：普通混凝土或水泥砂漿、聚合物或改性聚合物混凝土或砂漿。

5、電化學(xué)防護(hù)法

電化學(xué)防腐是利用施加電場(chǎng)在介質(zhì)中的電化學(xué)作用，改變混凝土或鋼筋混凝土所處的環(huán)境狀態(tài)，鈍化鋼筋，以達(dá)到防腐的目的。陰極防護(hù)法、氯鹽提取法、堿性復(fù)原法是化學(xué)防護(hù)法中常用而有效的三種方法。這種方法的優(yōu)點(diǎn)是防護(hù)方法受環(huán)境因素的影響較小，適用鋼筋、混凝土的長(zhǎng)期防腐，既可用于已裂結(jié)構(gòu)也可用于新建結(jié)構(gòu)。

6、仿生自愈合法

仿生自愈合法是一種新的裂縫處理方法，它模仿生物組織對(duì)受創(chuàng)傷部位自動(dòng)分泌某種物質(zhì)，而使創(chuàng)傷部位得到愈合的機(jī)能，在混凝土的傳統(tǒng)組分中加入某些特殊組分(如含粘結(jié)劑的液芯纖維或膠囊)，在混凝土內(nèi)部形成智能型仿生自愈合神經(jīng)網(wǎng)絡(luò)系統(tǒng)，當(dāng)混凝土出現(xiàn)裂縫時(shí)分泌出部分液芯纖維可使裂縫重新愈合。
